SPI TFT LCD Display Modul 3,5" mit Touch

TFT-Touch-3,5"

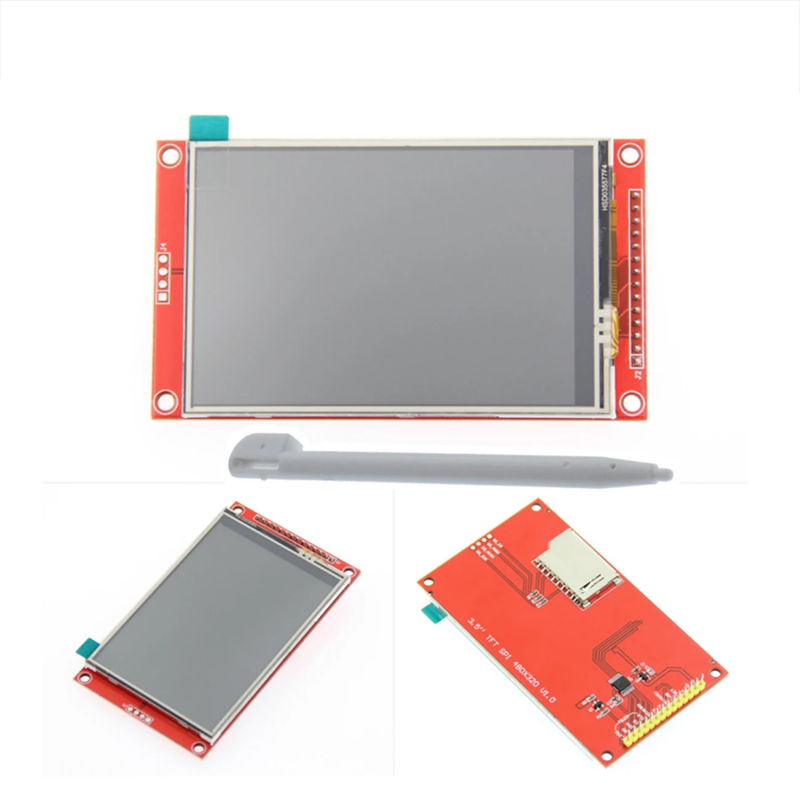

3,5" TFT-LCD-Touchdisplay 480 × 320 Pixel mit ILI9488-Controller

29,90 €
Bruttopreis
Menge
Nur noch wenige Teile verfügbar



inkl. gesetzl. MwSt. zzgl. Versandkosten



DHL: 3,50 € / Versandkostenfrei ab 39 €

Beschreibung

Ein einfach anzuschließendes 3,5"-TFT-LCD-Touchdisplay mit einer Auflösung von 480 × 320 Pixeln und ILI9488-Controller. Das Modul verfügt über einen integrierten SD-Kartensteckplatz und eignet sich ideal für Mikrocontroller-Projekte mit Arduino, STM32, ESP32 oder ähnlichen Systemen.

Technische Daten

  • Displaygröße: 3,5 Zoll
  • Auflösung: 480 × 320 Pixel
  • Controller: ILI9488
  • Schnittstelle: 8-Bit-Parallel
  • SD-Kartensteckplatz: Ja
  • Betriebsspannung: 3,3 V / 5 V (je nach Anwendung)

Pinbelegung

PinBezeichnungFunktion
1 GND Masse (GND)
2 5V +5 V Versorgung
3 3V3 +3,3 V Versorgung
4 LCD_RST Reset-Eingang (Low = Reset)
5 LCD_CS Chip-Select (Low = aktiv)
6 LCD_RS (DC) Daten-/Befehlsauswahl (Low = Befehl, High = Daten)
7 LCD_WR Schreibsignal
8 LCD_RD Lesesignal
9 LCD_D0 Datenbus Bit 0
10 LCD_D1 Datenbus Bit 1
11 LCD_D2 Datenbus Bit 2
12 LCD_D3 Datenbus Bit 3
13 LCD_D4 Datenbus Bit 4
14 LCD_D5 Datenbus Bit 5
15 LCD_D6 Datenbus Bit 6
16 LCD_D7 Datenbus Bit 7

Hinweis: Obwohl manche Händler das Modul als „SPI-Display“ bezeichnen, verwendet der ILI9488 auf diesem Modul in der Regel eine 8-Bit-Parallel-Schnittstelle (8080-Interface). Bitte prüfen Sie vor dem Anschluss die Pinbelegung Ihres Moduls.
