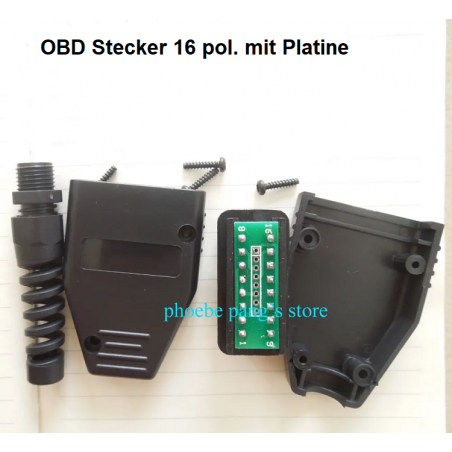

OBD II Diagnose Stecker 16-polig mit Platine

OBD-Stecker16

Bausatz OBD II Diagnose Stecker 16-polig mit PCB-Board

OBD II Stecker (männlich) zum Verbinden vom Fahrzeug (OBD II Buchse) mit Notebook, Computer usw.
Für OBD II Fahrzeugdiagnosebuchse im Fahrgastraum.

14,90 €
Bruttopreis
Menge



inkl. gesetzl. MwSt. zzgl. Versandkosten



DHL: 2,96 € / Versandkostenfrei ab 29 €

Beschreibung

Voll belegter Stecker inkl. Gehäuseschalen und Knickschutz zum Bau eigener Diagnosekabel.
Nach SAE J1962 / ISO 15031-3 Norm mit Mittelsteg Typ A (PKW) und mit vorauseilenden Massepins.

Ideal zur Selbstkonfektionierung geeignet oder als Ersatzteil bzw. Austausch, die Pins sind bereits fertig in den Stecker eingefasst so daß die benötigten Kontakte/Kabel aufgelötet werden können.

Pin    Beschreibung
2       J1850 Bus+
4       Fahrzeug Masse
5       Signal Masse
6       CAN High (J-2284)
7       ISO 9141-2 K Ausgang
10    J1850 Bus
14    CAN Low (J-2284)
15    ISO 9141-2 L Ausgang
16    Batterie-Spannung +12V


Es handelt sich bei diesem Stecker nicht um ein fertiges
OBD2 - DIAGNOSE-Interface!

Lieferumfang: OBD II Stecker, 4 Schrauben, Knickschutztülle
